Koaxiální kabel CB113UV, 250m S5266
Kód: EMS_S5266
Súvisiaci tovar
Podrobný popis
Popis produktu

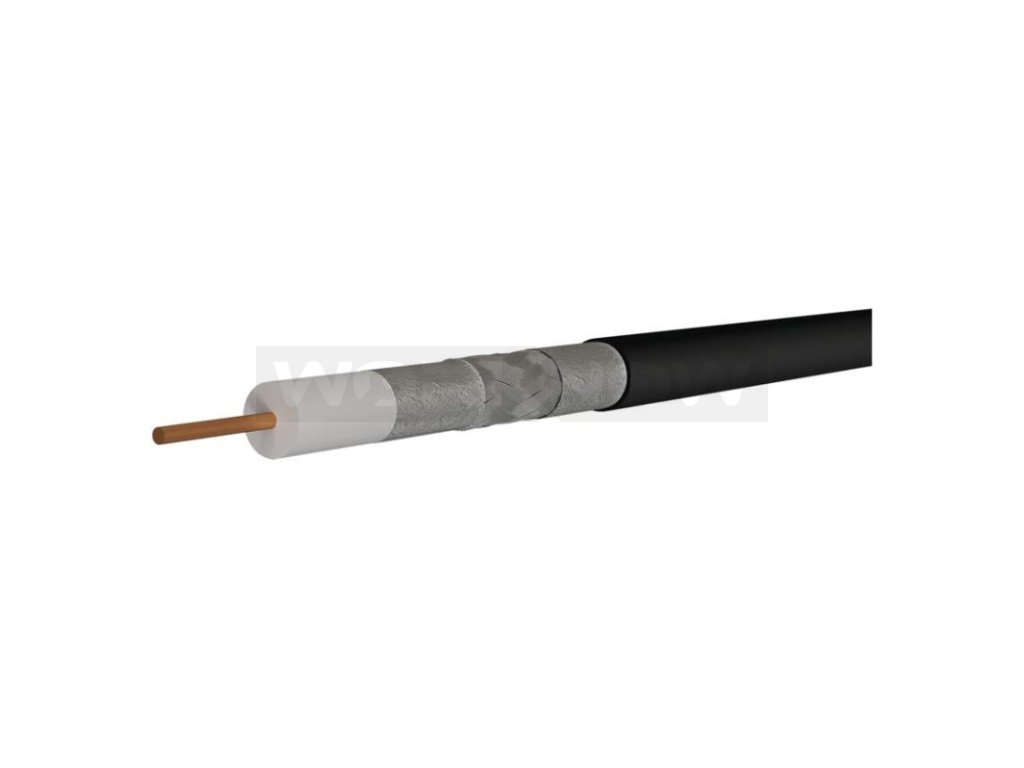

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním TRISHIELD z pocínované mědi CuSn. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Kabel odolný UV záření pro venkovní instalace.
APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: černá
činitel zkrácení: 0,85
dielektrikum typ, průměr: FPE 4,8 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7351
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 41,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
kapacita (pF/m): 52
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC UV odolné
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5
max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3
max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
max. útlum při 20 °C (dB/100m) 10 MHz: 2,2
max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5
max. útlum při 20 °C (dB/100m) 450 MHz: 12,5
max. útlum při 20 °C (dB/100m) 650 MHz: 15,3
max. útlum při 20 °C (dB/100m) 860 MHz: 18,5
min. poloměr ohybu jednorázový/násobný: 35/70 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
min. útlum stínění (dB) 10 ~ 800 MHz: >95
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ano
PE = polyethylenové dielektrikum: neuvádí se
PES = vrstva fólie: ne
počet drátků stínění: 144× 0,12 mm
počet stínění: 3
pokrytí stínění: >84 %
prodejní obal: 250 m, cívka v krabici
průměr pláště kabelu: 7,05 mm
průměr stínění: 144× 0,12 mm2
průměr vnitřního vodiče: 1,13 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: Al/PES spirála
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB113UV
vhodné pro venkovní použití: ano
zamýšlené použití: venkovní vedení, terciální rozvody
záruční doba: 5 let
způsob balení - délka: 250 m
způsob balení - ozn. metráží: 1–250 m
způsob balení - typ cívky: PVC cívka v papírové krabici
Dodatočné parametre
| Kategória: | Koaxiální kabely |
|---|---|
| Hmotnosť: | 12.317 kg |
| EAN: | 8595025326140 |
| Prodejní obal: | 250 m, cívka v krabici |
| APE = vzduchové dielektrikum: | ne |
| Barva izolace napájecích vodičů: | neuvádí se |
| Barva pláště kabelu: | černá |
| Činitel zkrácení: | 0,85 |
| Dielektrikum typ, průměr: | FPE 4,8 mm |
| Doporučené typy konektorů - F lisovací: | *K7220 |
| Doporučené typy konektorů - F šroubovací: | *K7351 |
| FPE = pěnové dielektrikum: | ano |
| Hmotnost (kg/km): | 41,5 |
| Impedance: | 75 Ohm |
| Izolace napájecích vodičů: | neuvádí se |
| Izolační odpor mezi jádry při 20 °C (MOhm/km): | 1 000 |
| Kapacita (pF/m): | 52 |
| Konstrukce napájecích vodičů: | neuvádí se |
| Materiál pláště kabelu: | PVC UV odolné |
| Materiál stínění: | cínovaná měď (CuSn) |
| Materiál vnitřního vodiče: | měď (Cu) |
| Max. útlum při 20 °C (dB/100m) 1 000 MHz: | 19,3 |
| Max. útlum při 20 °C (dB/100m) 10 MHz: | 2,2 |
| Max. útlum při 20 °C (dB/100m) 100 MHz: | 5,8 |
| Max. útlum při 20 °C (dB/100m) 2 000 MHz: | 29,5 |
| Max. útlum při 20 °C (dB/100m) 450 MHz: | 12,5 |
| Max. útlum při 20 °C (dB/100m) 650 MHz: | 15,3 |
| Max. útlum při 20 °C (dB/100m) 860 MHz: | 18,5 |
| Max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: | 18,5 |
| Max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: | 38,5 |
| Min. poloměr ohybu jednorázový/násobný: | 35/70 mm |
| Min. útlum odrazu při 20 °C (dB) 10–300 MHz: | 30 |
| Min. útlum odrazu při 20 °C (dB) 300–600 MHz: | 25 |
| Min. útlum odrazu při 20 °C (dB) 600–900 MHz: | 23 |
| Min. útlum stínění (dB) 10 ~ 800 MHz: | >95 |
| Montážní teplota: | +5 °C až +60 °C |
| Nebezpečné látky: | žádné |
| Odolné UV: | ano |
| PE = polyethylenové dielektrikum: | neuvádí se |
| PES = vrstva fólie: | ne |
| Počet drátků stínění: | 144× 0,12 mm |
| Počet stínění: | 3 |
| Pokrytí stínění: | >84 % |
| Průměr pláště kabelu: | 7,05 mm |
| Průměr stínění: | 144× 0,12 mm2 |
| Průměr vnitřního vodiče: | 1,13 mm |
| Průřez napájecích vodičů: | neuvádí se |
| Recyklační poplatek: | 0 Kč |
| Skladovací teplota: | -20 °C až +75 °C |
| Stínění I.folie: | 1× Al/PES |
| Stínění II. folie: | Al/PES spirála |
| Třída reakce na oheň: | Eca |
| Typ koaxiálního kabelu: | CB113UV |
| Vhodné pro venkovní použití: | ano |
| Zamýšlené použití: | venkovní vedení, terciální rozvody |
| Záruční doba: | 5 let |
| Způsob balení - délka: | 250 m |
| Způsob balení - ozn. metráží: | 1–250 m |
| Způsob balení - typ cívky: | PVC cívka v papírové krabici |
